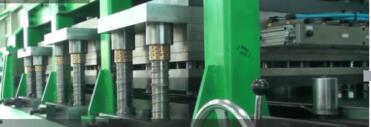

高速公路二波三波護欄板成型機設備

高速公路二波三波護欄板成型機設備護欄板機組產品特點及用途：護欄板機采用牌坊，增加機器的牢固性；采用齒輪箱傳動，機器運行更穩定；產品運用于各種護欄，高速公路護欄、畜牧業養殖場護欄等主要技術參數 1. 軋制產品材料：寬度：480mm，厚2.0-3.2mm,Q235A···

訂購熱線：138-6180-1880

高速公路二波三波護欄板成型機設備

護欄板機組產品特點及用途：護欄板機采用牌坊，增加機器的牢固性；采用齒輪箱傳動，機器運行更穩定；產品運用于各種護欄，高速公路護欄、畜牧業養殖場護欄等

主要技術參數

1. 軋制產品材料：寬度：480mm，厚2.0-3.2mm,Q235A鍍鋅鋼板

2. 工作速度：10-12M/min

3. 軋輥組數：17組主輥+7輥校平

4. 軋輥材料: Gcr15軸承鋼淬火處理，HRC58-62

5. 主軸材料: 45號優質鋼調質處理

6. 主軸直徑: ￠95mm

7. 主電機功率： 22kW

8. 傳動方式：鏈條傳動

9. 校平電機功率： 2.2kW

10. 液壓電機功率： 11kW，壓力：20Mpa

11. 沖孔及切斷方式：采用液壓驅動，平板沖孔，成型后切斷

12. 電控系統：全機采用工業電腦PLC變頻控制,切斷長度誤差≤2mm

13. 主機外形尺寸（mm）：13500x2700x1600

高速公路護欄板機組技術參數

1, 設備總功率90KW。

2, 大軋制型材高度85mm，

3, 大軋制厚度4.0mm，

4, 大軋制速度15m每分鐘。

5, 焊接機座的結構用材必須符合要求，焊接要符合國家鋼結焊接標準的要求。

6, 設備經除銹處理后，先涂鋼構專用防銹漆，防銹漆必須覆蓋全面，再涂優質面漆。轉動部分應用警示色區別。

高速公路護欄板成型設備

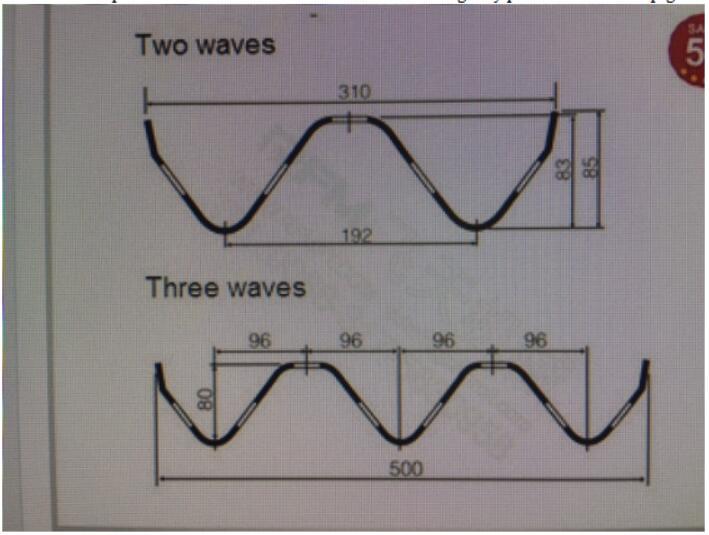

二波護欄板一體機成型設備

三波護欄板一體機成型生產線

二波三波高速公路防撞護欄板成型生產線機組

設備流程示意圖：

放料架—整平機—沖孔機—快速送料—光電定尺—成型主機—校直裝置—收料架—控制系統—成型模具

高速公路護欄板成型設備產品概述：

生產線集合了校平、送料/沖孔、成型、切斷等多項技術于一體的生產設備。

整條生產線由放料系統、沖孔系統、成型系統（焊接技術）、切斷系統、電控系統等部分組成。

高速公路護欄板成型設備技術參數：

材料：235a

材料厚度：3.0-5.0mm

生產速度：0-15m/min(不含沖孔)

成型道數：約17道

成型輪材質：Gcr15 淬火處理，淬火至58°-62°，表面鍍鉻處理

驅動方式：萬向節傳動，120*500

電機總功率：45KW

控制系統：PLC 松下

設備外形尺寸（m）：約18.0*2.2*1.5

生產線主要特點：

1、安全性能高————避免了因傳統工藝中剪板、分條、沖孔、折彎等操作工序造成的安全隱患和工傷事故。

2、生產效率高————節約了多道工序中的人力、和管理環節，物力，減少了中間操作環節，比傳統工藝的生產效率能提高5-10倍。

3、自動化程度高————PLC電腦控制，操作簡單，不需要人工計算支架型材的孔距、長度等尺寸。生產線完全自動化，無需人員干預。

4、型材精度高————比人工沖孔、折彎生產的型材尺寸精度高，外觀更加統一美觀。
